可穿戴設備應用中的顯示屏消耗了大部分電池電力。解決方法之一是直接提高電池容量，但是大容量電池會加大尺寸和重量，對可穿戴設備不合適，尤其是在市場不斷追求更小型化的新款產品時更是如此。更具挑戰性的是電池技術的發展跟不上日益增長的系統需求……

在可穿戴設備中電池使用壽命對于良好的用戶體驗至關重要。可穿戴設備應用中的顯示屏消耗了大部分電池電力。解決方法之一是直接提高電池容量，但是大容量電池會加大尺寸和重量，對可穿戴設備不合適，尤其是在市場不斷追求更小型化的新款產品時更是如此。更具挑戰性的是，電池技術的發展跟不上日益增長的系統需求。因此最大限度降低顯示屏功耗成為可穿戴設備市場的關鍵設計因素。

由于可使用多種功耗模式并結合不同的喚醒次數，因此開發人員可根據應用需求降低總功耗水平。當顯示器處于使用狀態時，存儲器將根據何時被訪問以進行突發讀取，而交替處于工作模式和待機模式。當顯示器需要短時間暫停使用時，可使用深度待機模式。當顯示器將在較長時間內停止使用時，可使用休眠模式。

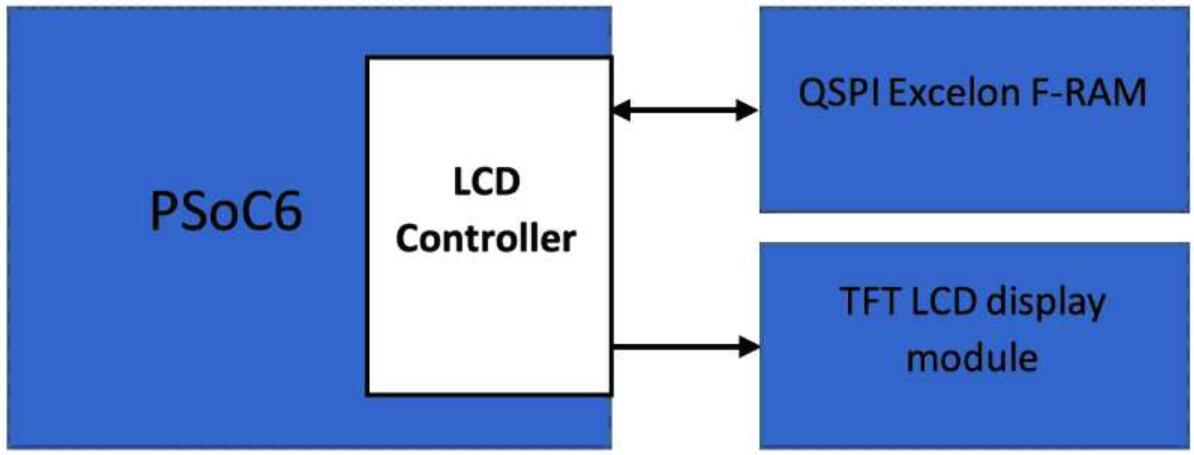

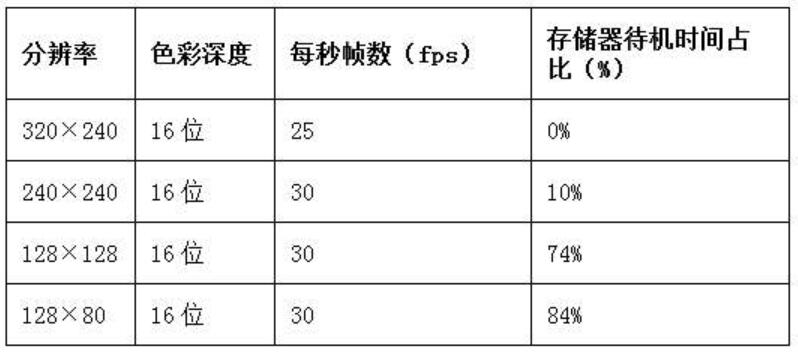

圖1所示的是使用串行FRAM的典型實現方案。CPU負責將初始顯示數據寫入到幀緩存。寫入后LCD控制器將來自FRAM幀緩存器的數據周期性刷新至LCD顯示器。在設計時采用FRAM，能為可穿戴設備顯示器提供每秒>30幀的刷新率。采用QSPIFRAM在各種分辨率的顯示器上提供的典型fps如下表所示。

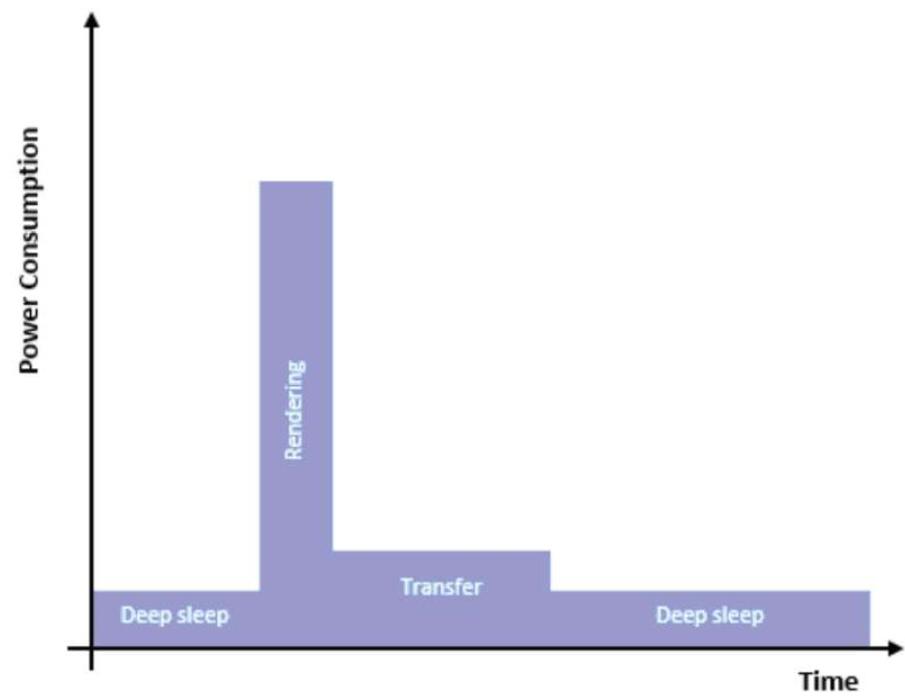

除了用作顯示緩存，非易失性FRAM還能用作預渲染圖像存儲器，從而釋放閃存空間。這樣還能為幀緩存節省初始設置時間。過去的做法是在加電或從低功耗模式喚醒時，從閃存將數據和/或顯示模板復制到幀緩存。使用非易失性存儲器可以釋放系統，從而加快啟動時間。圖2所示的是顯示應用中微控制器的典型功耗特征。最大功耗發生在渲染和傳輸需要顯示的圖像期間。使用預渲染圖像可縮短微控制器的工作時間，減少這一額外功耗。

低功耗設計
顯示應用通常采用320×240分辨率和每像素16位的顯示器。這種顯示器需要150KB容量的顯示緩存。一片4Mbit的串行FRAM能保存三幀這樣大小的圖像。一般情況下可穿戴設備的顯示器尺寸和分辨率更小，需要的顯示緩存也更小。在用作顯示緩存時，串行FRAM工作在存儲器映射模式下，以便CPU和訪問其他內部存儲器一樣訪問串行FRAM。在本例中顯示控制器使用PSoC6中的通用數字模塊（UDB）、串行存儲器接口模塊（SMIF）和直接存儲器訪問（DMA）來實現，以實現低功耗刷新操作（參見圖4）。顯示控制器（UDB）將生成用于顯示的控制信號，包括HSync、VSync、DataEnable（DE）和DotClock。由于UDB只有一個四字節FIFO，因此將內部SRAM用作行緩存。與幀緩存相比，行緩存很小，不需要大容量?jī)?nèi)部SRAM。

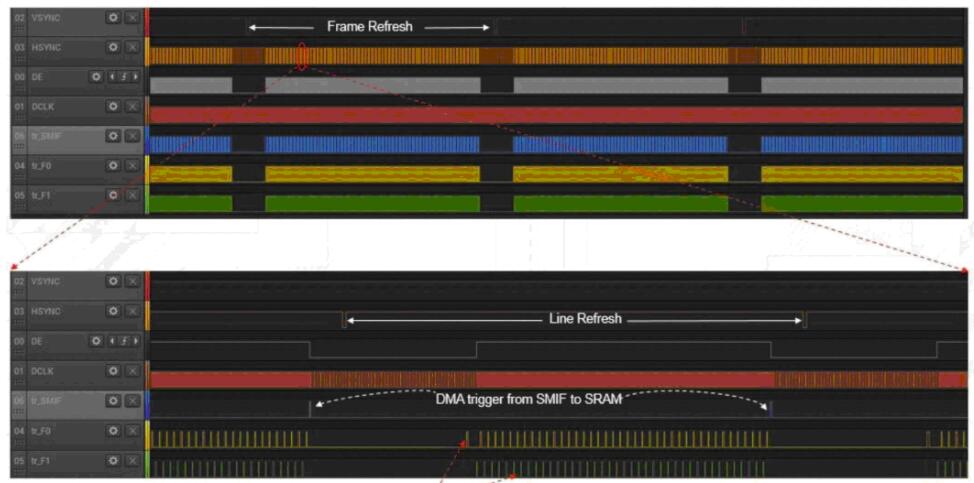

顯示控制器刷新率的表達方式是每秒幀數（fps）。Vsync脈沖表示每幀的開始。在每一幀中都有多條行與水平顯示行相對應。Hsync脈沖表示每行的開始。每個Hsync脈沖內的數據用點時鐘（DotClock）計時，如圖4所示。


在每個水平同步脈沖前，通過觸發DMA，從外部FRAM向SRAM復制行緩存。由于DMA無需CPU干預，因此CPU可以保持休眠模式以節省電力。在每個點時鐘上，由行緩存（SRAM）至顯示控制器（UDBFIFO）初始化DMA。顯示控制器將向顯示總線輸出數據和正確的控制信號。兩個幀刷新周期間的時間被稱為空白期（具體為垂直空白），可用來更新FRAM幀緩存。

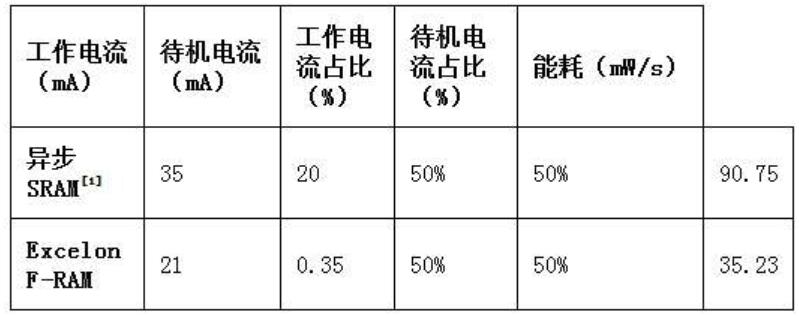

總功耗與CPU+幀緩存+顯示模塊消耗的功耗呈函數關系。如果CPU和顯示模塊使用串行或并行存儲器產生的功耗保持不變，則因串行FRAM和并行SRAM電流消耗不同而觀察到的功耗差異顯示如下。

與傳統的顯示緩存相比，F(xiàn)RAM不僅功耗更低，而且引腳數更少、封裝更小?？蓪RAM用作通用幀緩存，并與帶有內置顯示控制器的控制器搭配使用。除了最大限度地降低功耗以外，鐵電存儲器芯片也能用于可穿戴設備的非易失性存儲從而提高效率。

可穿戴設備市場正呈現爆發性增長態勢，富于想象力的設計人員正在創造外型更小巧的產品。電池使用壽命長、功耗水平低是打動消費者購買的關鍵制勝因素。為了實現這一目標主要策略是最大限度降低顯示屏的功耗水平。使用FRAM取代傳統的SRAM顯示緩存是一種理想方法。
