FM33256B-G器件將FRAM存儲器與基于處理器的系統最常用的功能集成在一起，主要功能包括非易失性存儲器，實時時鐘，低VDD復位，看門狗定時器，非易失性事件計數器，可鎖定的64位序列號區域以及可用于斷電（NMI）中斷或其他目的的通用比較器。該器件的工作電壓為2.7V至3.6V。

FM33256B-G提供256Kb的非易失性FRAM存儲器容量?？焖俚膶懭胨俣群蜔o限的耐用性使該存儲器可以用作額外的RAM或常規的非易失性存儲。該存儲器真正是非易失性的，而不是由電池供電的。CYPRESS代理宇芯電子介紹非易失性存儲器FM33256B-G特征。


特征
高集成度設備替代了多個零件
•串行非易失性存儲器
•帶鬧鐘的實時時鐘（RTC）
•低VDD檢測驅動復位
•看門狗窗口定時器
•早期電源故障警告/ NMI
•16位非易失性事件計數器
•帶寫鎖的序列號，用于安全性

非易失性RAM
•256Kb FRAM
•高耐力100萬億（1014）讀/寫
•38年數據保留（+ 75°C）
•NoDelay™寫入

實時時鐘/日歷
•+ 25C時2V，1.15μA（最大）時的備份電流
•幾百年以BCD格式
•跟蹤到2099年的Le年
•使用標準的32.768 kHz晶振
•軟件校準
•支持電池或電容器備份

處理器伴侶
•VDD和看門狗的低電平有效復位輸出
•可編程的低VDD復位閾值
•手動復位過濾和去抖動
•可編程看門狗窗口定時器
•非易失性事件計數器跟蹤系統入侵或其他事件
•斷電或其他用途的比較器
•帶鎖的64位可編程序列號

快速SPI接口
•最高16 MHz的最大總線頻率
•RTC，Supervisor通過SPI接口控制
•SPI模式0和3（CPOL，CPHA = 0,0和1,1）

易于使用的配置
•工作于2.7至3.6V

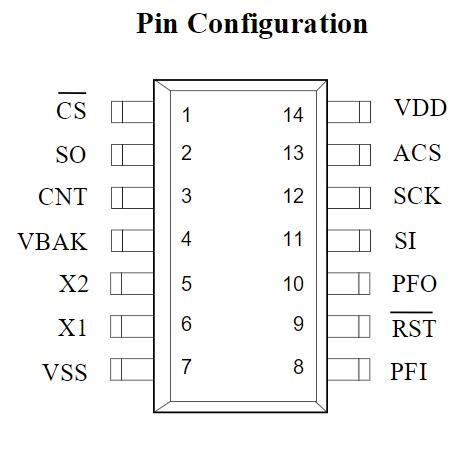

•小尺寸“綠色” 14引腳SOIC（-G）
•低工作電流
•-40℃至+ 85℃操作
•獲得美國保險商實驗室（UL）的認可

實時時鐘（RTC）以BCD格式提供時間和日期信息。它可以由外部備用電壓源（電池或電容器）永久供電。計時器使用通用的外部32.768 kHz晶體，并提供校準模式，可通過軟件調整計時精度。

處理器配套軟件包括常用的CPU支持功能。監控功能包括由低VDD條件或看門狗超時控制的復位輸出信號。當VDD下降到可編程閾值以下時，/ RST變?yōu)橛行?，并且在VDD上升到跳變點以上后，/ RST保持有效100 ms（最大）。可編程看門狗定時器的運行時間為60毫秒至1.8秒。還可以將計時器編程為延遲啟動，以用作窗口計時器?？撮T狗定時器是可選的，但如果使能，它將在主機未在時間窗口內重啟的情況下將復位信號置為100毫秒。標志位指示復位源。

PFI上的比較器將外部輸入引腳與板載1.5V參考電壓進行比較。這對于生成電源故障中斷（NMI）很有用，但可用于任何目的。該系列還包括一個可編程的64位序列號，可以對其進行鎖定使其不可更改。此外，它還提供一個事件計數器，該計數器跟蹤在專用輸入引腳上檢測到的上升沿或下降沿的數量?？梢詫⒂嫈?shù)器編程為在VDD電源下是非易失性的，也可以僅使用VBAK來支持電池供電。如果VBAK連接到電池或電容器，那么即使沒有VDD，事件也將被計數。
