系統設計人員可以使用ERR引腳來監視SRAM中數據的完整性。由于僅當SRAM檢測到并糾正了一位錯誤時才聲明ERR信號，因此建議弱下拉該信號以避免在寫操作期間或SRAM被禁用時出現中間電壓電平。在寫周期或芯片禁用周期中，ERR引腳處于HI-Z狀態。

1、連接ERR引腳
無需ERR引腳的賽普拉斯SRAM可以像傳統SRAM一樣在系統中連接。對于具有ERR選項的SRAM，系統設計人員需要在系統中正確連接ERR引腳。如果系統中未使用ERR引腳，則可以將其保持打開狀態。本節介紹了在三種基本情況下使用SRAM連接ERR引腳的方法。
•具有單個SRAM的系統
•寬度擴展
•深度擴展

1.1具有單個SRAM的系統

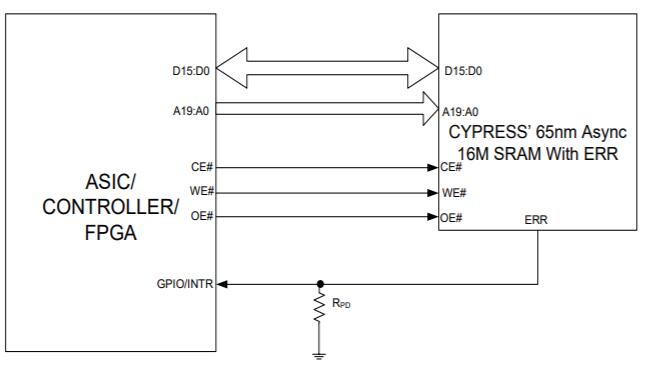

在只有一個SRAM器件連接到板載控制器/ASIC/FPGA4的系統中，可以將ERR引腳連接到ASIC的GPIO/中斷引腳。在每個讀取周期中，控制器都可以監視ERR引腳的輸出。當檢測到ERR引腳上的高電平時，ASIC應啟動軟件子例程以重寫從SRAM讀取的正確數據。圖6顯示了此方案的體系結構。

1.2寬度擴展
新一代控制器具有32位數據接口。在這類應用中，系統設計人員可以通過使用兩個帶有ERR引腳的CYPRESS 65納米SRAM來擴展數據總線寬度。系統軟件必須分別監視兩個ERR引腳。系統設計人員可以將兩個x16賽普拉斯SRAM連接到控制器的32位總線。

在這種情況下，在讀取周期中，如果來自兩個SRAM的ERR信號被置為有效，則必須清除并重寫該SRAM器件中的數據以保持數據完整性。圖7顯示了這種情況下的接口方法。兩個1Mx16（16-Mb）SRAM以寬度擴展模式連接，以創建1Mx32（32Mb）的存儲空間。

1.3深度擴展
在某些內存密集型應用程序中，SRAM的可用密度可能無法滿足應用程序的內存要求。在這種情況下，系統設計人員可以使用賽普拉斯的65納米SRAM進行深度擴展。

可以使用高階地址信號（在此示例中為A20）選擇SRAM，而可以連接來自兩個SRAM的其余地址信號，I/O信號，控制信號和ERR信號，如圖8所示。兩個1Mx16（16-Mb）SRAM以深度擴展模式連接以創建2Mx16（32Mb）的存儲空間。根據A20信號，一個SRAM器件被使能，另一個被禁用。禁用的SRAM器件將使其ERR引腳保持為HI-Z狀態，以便活動的SRAM可以正確驅動組合的ERR信號
