總覽

MR25H256是一個串行MRAM，具有使用串行外圍設備接口的芯片選擇（CS），串行輸入（SI），串行輸出（SO）和串行時鐘（SCK）的四針接口在邏輯上將存儲器陣列組織為32Kx8（ SPI）總線。串行MRAM實現了當今SPI EEPROM和閃存組件通用的命令子集，從而允許MRAM替換同一插槽中的這些組件并在共享SPI總線上進行互操作。與可用的串行存儲器替代方案相比，串行MRAM具有卓越的寫入速度，無限的耐用性，低待機和運行能力以及更可靠的數據保留。

特征
•無寫入延遲
•無限的寫續航力
•數據保留超過20年
•斷電時自動數據保護
•阻止寫保護
•快速，簡單的SPI接口，時鐘速率高達40 MHz
•2.7至3.6伏電源范圍
•低電流睡眠模式
•工業和汽車1級和3級溫度
•提供8-DFN或8-DFN符合RoHS標準的小標志。
•直接替換串行EEPROM，閃存，F(xiàn)eRAM
•工業級和AEC-Q100 1級和3級選件
•水分敏感性MSL-3


系統配置

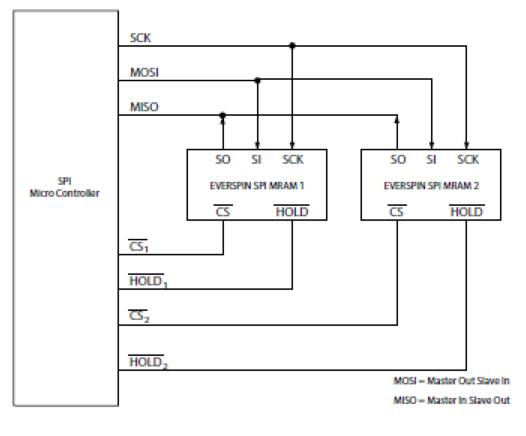

單個或多個設備可以連接到總線，如圖2所示。SCK，SO和SI引腳在設備之間通用。每個器件都需要分別驅動CS和HOLD引腳。

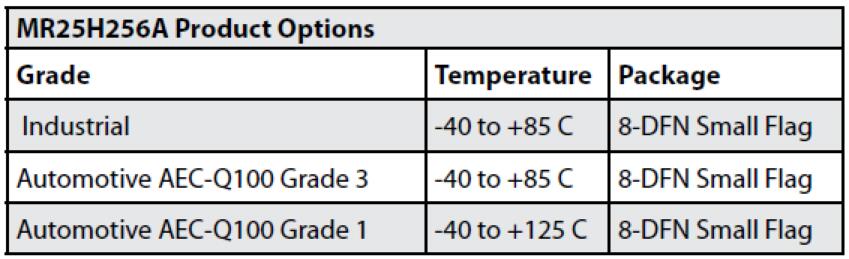

產品版本和選件
MR25H256A已批量生產，建議用于所有新設計。


宇芯電子代理商Everspin MRAM型號產品

型號	容量	位寬	電壓(V)	溫度	封裝	MOQ /托盤	MOQ /卷帶
MR25H256CDC	256Kb	32Kx8	3.3V	-40℃ to +85℃	8-DFN	570	4,000
MR25H256MDC	256Kb	32Kx8	3.3V	-40℃ to +125℃	8-DFN	570	4,000
MR25H256CDF	256Kb	32Kx8	3.3V	-40℃ to +85℃	8-DFN sf	570	4,000
MR25H256MDF	256Kb	32Kx8	3.3V	-40℃ to +125℃	8-DFN sf	570	4,000
